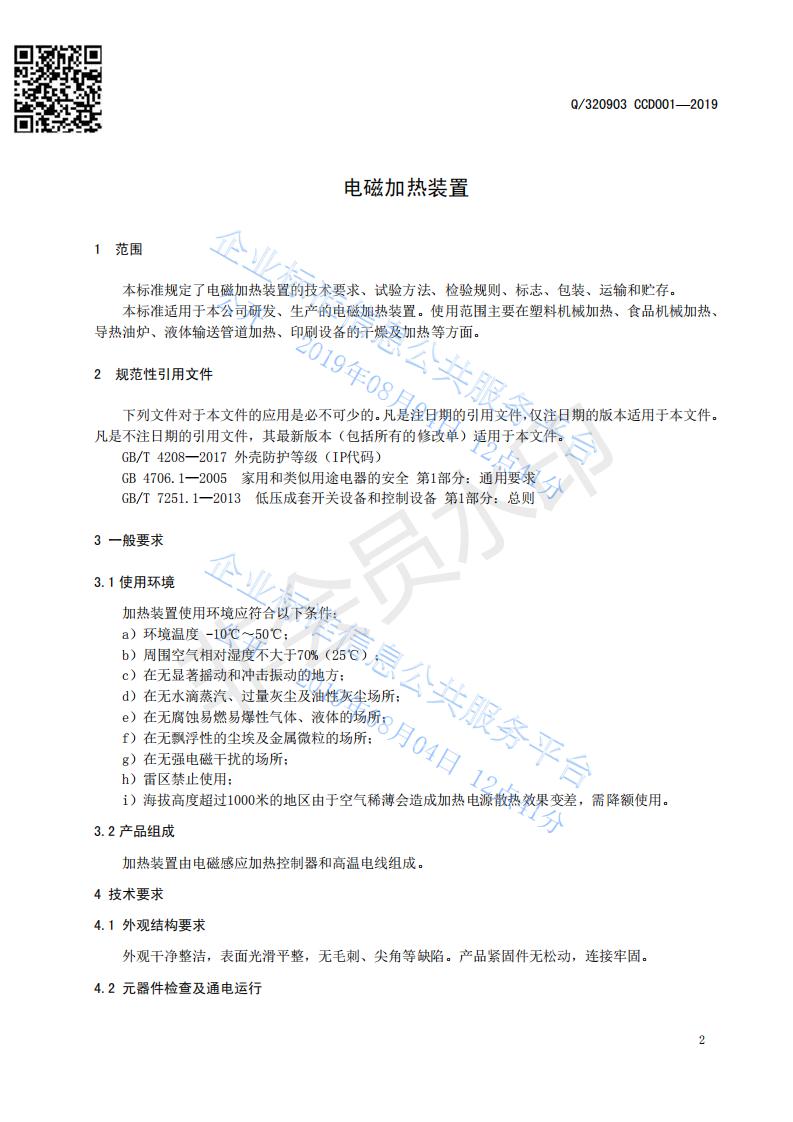

电磁加热装置
1 范围
本标准规定了电磁加热装置的技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于本公司研发、生产的电磁加热装置。使用范围主要在塑料机械加热、食品机械加热、
导热油炉、液体输送管道加热、印刷设备的干燥及加热等方面。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 4208—2017 外壳防护等级（IP代码）
GB 4706.1—2005 家用和类似用途电器的安全 第1部分：通用要求
GB/T 7251.1—2013 低压成套开关设备和控制设备 第1部分：总则
3 一般要求
3.1 使用环境
加热装置使用环境应符合以下条件：
a）环境温度 -10℃～50℃；
b）周围空气相对湿度不大于70%（25℃）；
c）在无显著摇动和冲击振动的地方；
d）在无水滴蒸汽、过量灰尘及油性灰尘场所；
e）在无腐蚀易燃易爆性气体、液体的场所；
f）在无飘浮性的尘埃及金属微粒的场所；
g）在无强电磁干扰的场所；
h）雷区禁止使用；
i）海拔高度超过1000米的地区由于空气稀薄会造成加热电源散热效果变差，需降额使用。
3.2 产品组成
加热装置由电磁感应加热控制器和高温电线组成。
4 技术要求
4.1 外观结构要求
外观干净整洁，表面光滑平整，无毛刺、尖角等缺陷。产品紧固件无松动，连接牢固。
4.2 元器件检查及通电运行

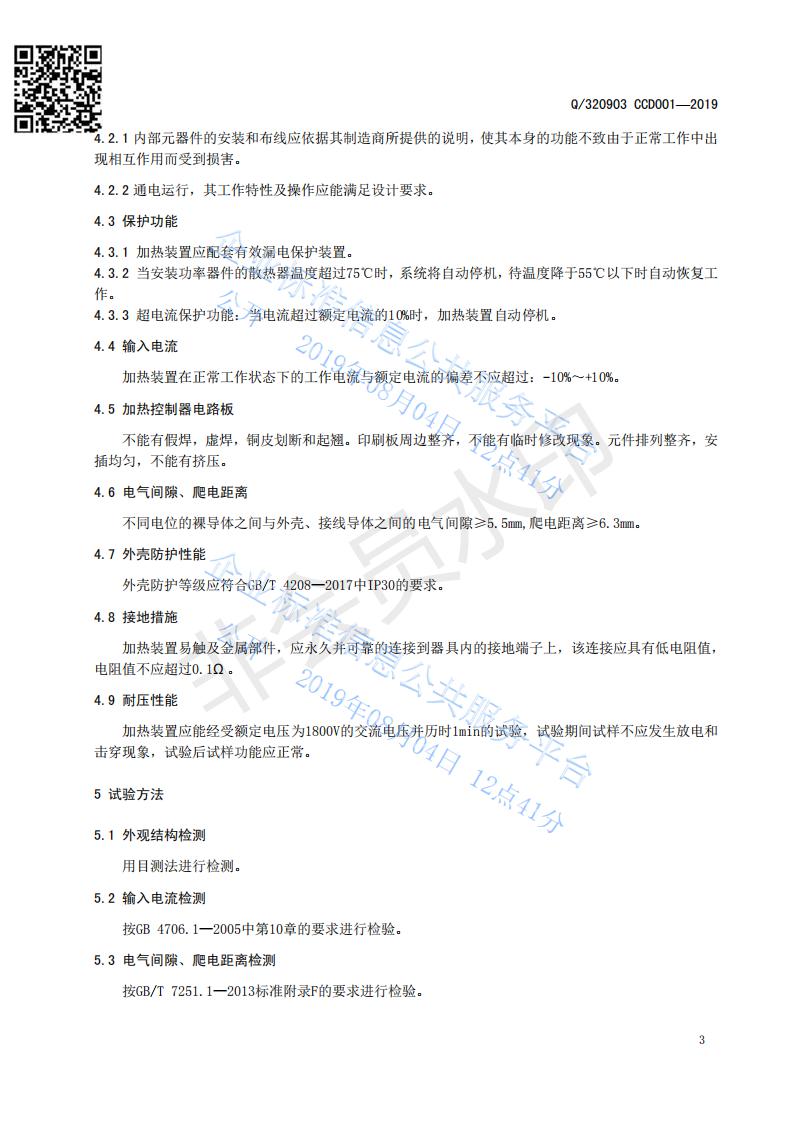

4.2.1 内部元器件的安装和布线应依据其制造商所提供的说明，使其本身的功能不致由于正常工作中出
现相互作用而受到损害。
4.2.2 通电运行，其工作特性及操作应能满足设计要求。
4.3 保护功能
4.3.1 加热装置应配套有效漏电保护装置。
4.3.2 当安装功率器件的散热器温度超过75℃时，系统将自动停机，待温度降于55℃以下时自动恢复工
作。
4.3.3 超电流保护功能：当电流超过额定电流的10%时，加热装置自动停机。
4.4 输入电流
加热装置在正常工作状态下的工作电流与额定电流的偏差不应超过：-10%～+10%。
4.5 加热控制器电路板
不能有假焊，虚焊，铜皮划断和起翘。印刷板周边整齐，不能有临时修改现象。元件排列整齐，安
插均匀，不能有挤压。
4.6 电气间隙、爬电距离
不同电位的裸导体之间与外壳、接线导体之间的电气间隙≥5.5mm,爬电距离≥6.3mm。
4.7 外壳防护性能
外壳防护等级应符合GB/T 4208—2017中IP30的要求。
4.8 接地措施
加热装置易触及金属部件，应永久并可靠的连接到器具内的接地端子上，该连接应具有低电阻值，
电阻值不应超过0.1Ω 。
4.9 耐压性能
加热装置应能经受额定电压为1800V的交流电压并历时1min的试验，试验期间试样不应发生放电和
击穿现象，试验后试样功能应正常。
5 试验方法
5.1 外观结构检测
用目测法进行检测。
5.2 输入电流检测
按GB 4706.1—2005中第10章的要求进行检验。
5.3 电气间隙、爬电距离检测
按GB/T 7251.1—2013标准附录F的要求进行检验。

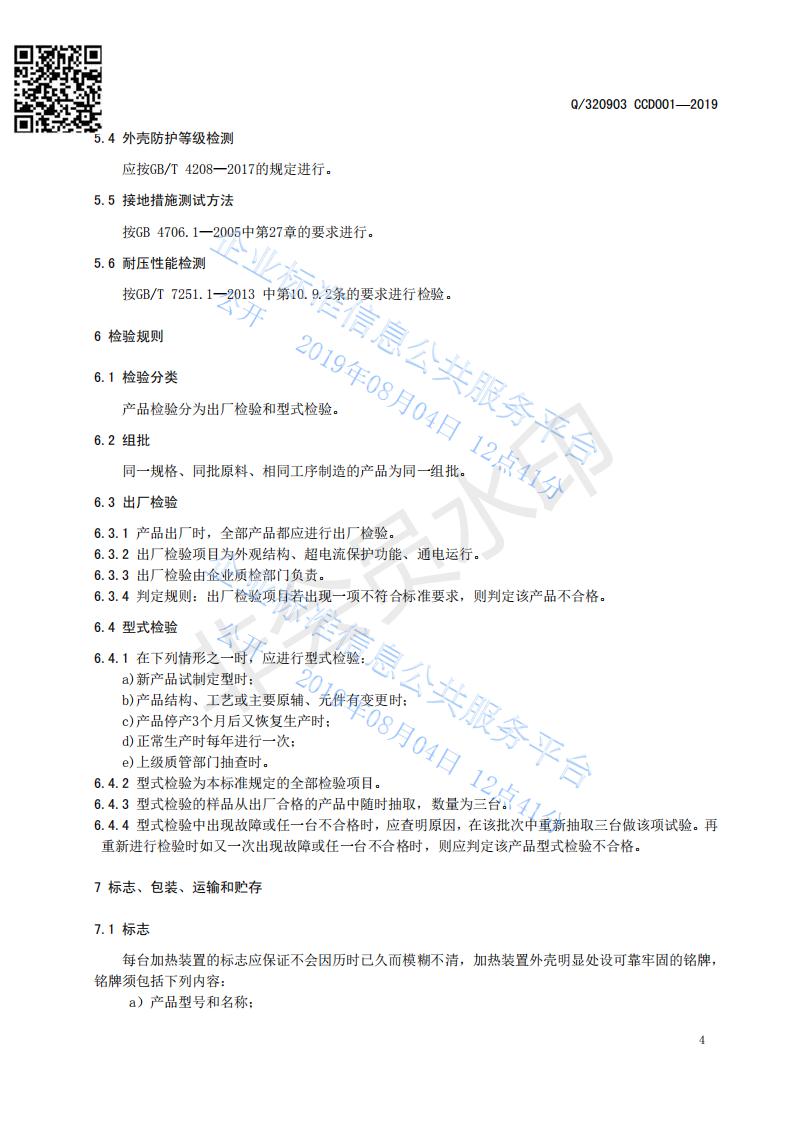

5.4 外壳防护等级检测
应按GB/T 4208—2017的规定进行。
5.5 接地措施测试方法
按GB 4706.1—2005中第27章的要求进行。
5.6 耐压性能检测
按GB/T 7251.1—2013 中第10.9.2条的要求进行检验。
6 检验规则
6.1 检验分类
产品检验分为出厂检验和型式检验。
6.2 组批
同一规格、同批原料、相同工序制造的产品为同一组批。
6.3 出厂检验
6.3.1 产品出厂时，全部产品都应进行出厂检验。
6.3.2 出厂检验项目为外观结构、超电流保护功能、通电运行。
6.3.3 出厂检验由企业质检部门负责。
6.3.4 判定规则：出厂检验项目若出现一项不符合标准要求，则判定该产品不合格。
6.4 型式检验
6.4.1 在下列情形之一时，应进行型式检验：
a)新产品试制定型时；
b)产品结构、工艺或主要原辅、元件有变更时；
c)产品停产3个月后又恢复生产时；
d)正常生产时每年进行一次；
e)上级质管部门抽查时。
6.4.2 型式检验为本标准规定的全部检验项目。
6.4.3 型式检验的样品从出厂合格的产品中随时抽取，数量为三台。
6.4.4 型式检验中出现故障或任一台不合格时，应查明原因，在该批次中重新抽取三台做该项试验。再
重新进行检验时如又一次出现故障或任一台不合格时，则应判定该产品型式检验不合格。
7 标志、包装、运输和贮存

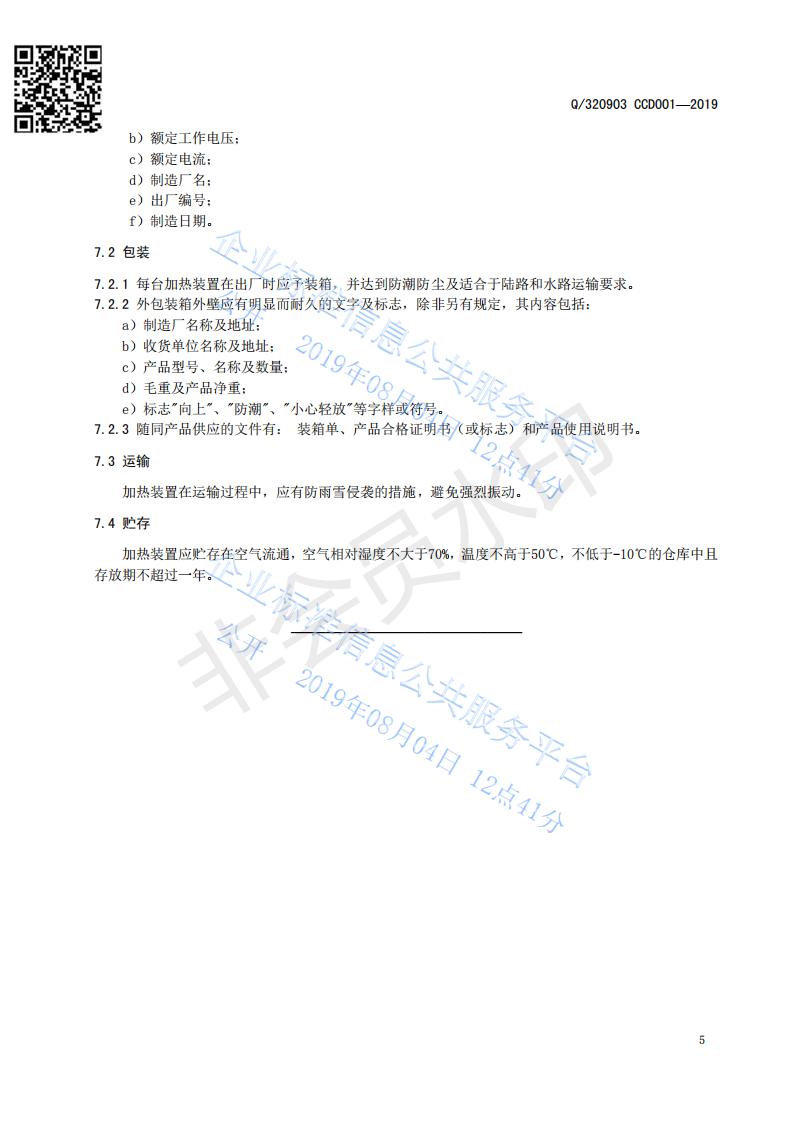

7.1 标志
每台加热装置的标志应保证不会因历时已久而模糊不清，加热装置外壳明显处设可靠牢固的铭牌，
铭牌须包括下列内容：
a）产品型号和名称；
b）额定工作电压；
c）额定电流；
d）制造厂名；
e）出厂编号；
f）制造日期。
7.2 包装
7.2.1 每台加热装置在出厂时应予装箱，并达到防潮防尘及适合于陆路和水路运输要求。
7.2.2 外包装箱外壁应有明显而耐久的文字及标志，除非另有规定，其内容包括：
a）制造厂名称及地址；
b）收货单位名称及地址；
c）产品型号、名称及数量；
d）毛重及产品净重；
e）标志"向上"、"防潮"、"小心轻放"等字样或符号。
7.2.3 随同产品供应的文件有： 装箱单、产品合格证明书（或标志）和产品使用说明书。
7.3 运输
加热装置在运输过程中，应有防雨雪侵袭的措施，避免强烈振动。
7.4 贮存
加热装置应贮存在空气流通，空气相对湿度不大于70%，温度不高于50℃，不低于-10℃的仓库中且
存放期不超过一年。
